Panel sandwich frigorífico

SOPORTES

Panel sandwich de fachada AIS FRIGO

–  Acero galvanizado y prelacado.

–  Acero galvanizado y recubierto con pvc.

–  Por encargo: pvdf, acabado plastisol, inoxidable, poliéster reforzado.

GOFRADO: tipo estuco

AISLAMIENTO

–  Espuma de poliuretano pur. Densidad 36-40 kg./m 3 +- 10% // panel con ensayos de reacción al fuego c-s3, d0 a b-s2, d0.

–  Espuma de polisocianurato pir. Densidad 36-40 kg./m 3 +- 10% // panel con ensayos de reacción al fuego c-s3, d0 a b-s2, d0.

–   Poliestireno extruido xps. Densidad 30 kg/m3 +-10%.

–  Lana de roca mineral. Densidad 100-120 kg/m3 +-10% resistencia al fuego ei-60, ei-120

ESPESORES DE CHAPA: de 0’4 a 0’6 mm.

TOLERANCIA

ESPESOR DEL PANEL: +- 2 mm.

LONGITUD: +- 5 mm.

MÓDULO: +- 2 mm.

RECTANGULARIDAD/ESCUADRA: +- 6% (del ancho nominal).

– Los valores mencionados son el resultado de las pruebas efectuadas en nuestro laboratorio.

– El proyectista deberá efectuar para cada paso concreto de utilización el correspondiente cálculo estructural.

– Los valores de la tabla son únicamente válidos para los parámetros de producto especificados.

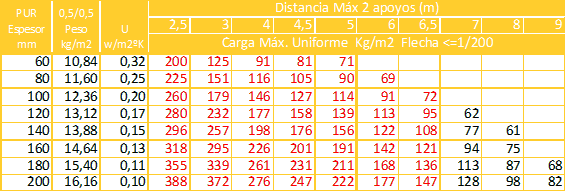

Gráfica Panel sandwich de fachada AIS FRIGO

Montaje, detalle

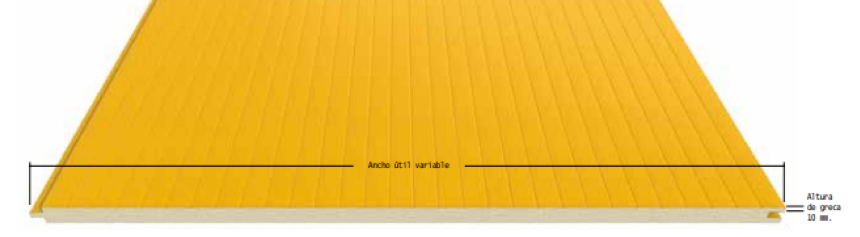

Módulos tipos micronervaduras

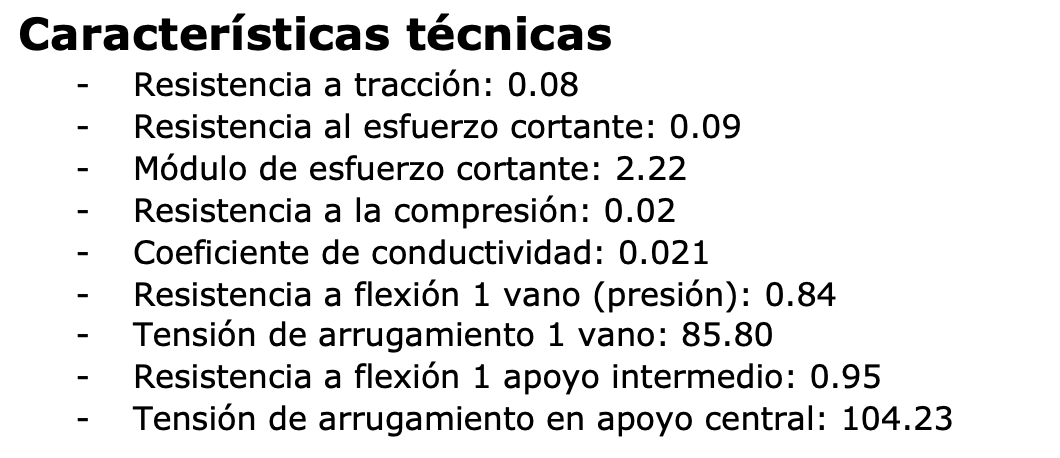

Características técnicas
