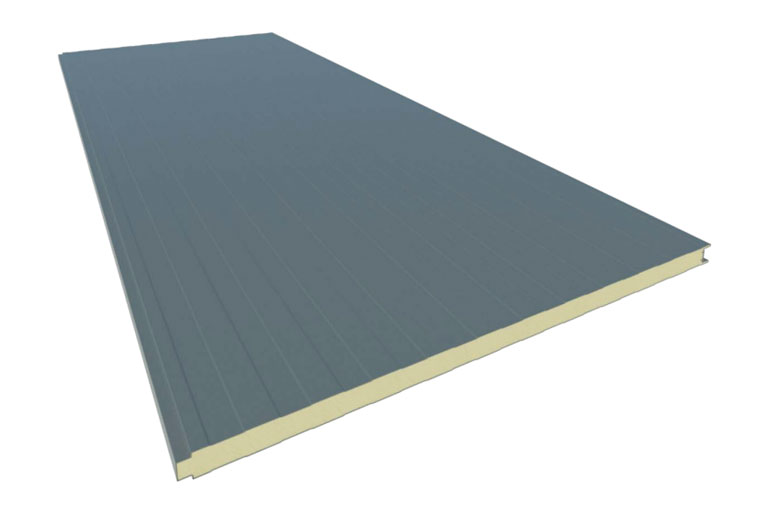

Panel para cerramiento de fachada compuesto por 2 chapas de acero y núcleo aislante PUR o PIR que garantiza las máximas prestaciones de aislamiento térmico. Se puede instalar tanto en vertical como en horizontal. En ambos casos la unión entre paneles es mediante junta machihembrada con sistema de tornillería con fijación vista.

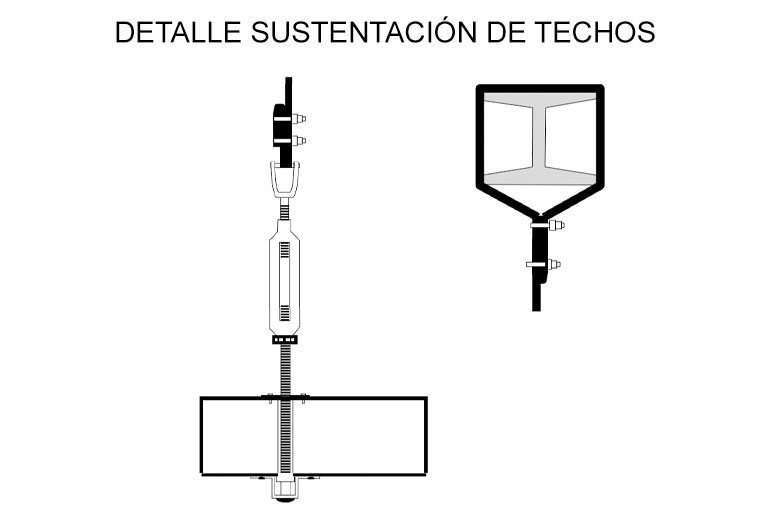

Su uso está recomendado para casetas prefabricadas, falsos techos y divisorias.
EN 14509-2014: Paneles sándwich aislante autoportantes de doble cara metálica. Productos hechos en fábrica. Especificaciones.
EN 13823: Ensayos de reacción al fuego de productos de construcción. Productos de construcción, excluyendo revestimientos de suelos expuestos al ataque térmico provocado por un único objeto ardiendo.
EN 10169: Productos planos de acero, recubiertos en continuo de materias orgánicas (prelacados). Condiciones técnicas de suministro.
EN 13501: Clasificación en función del comportamiento frente al fuego de los productos de construcción y elementos para la edificación. Parte 1.

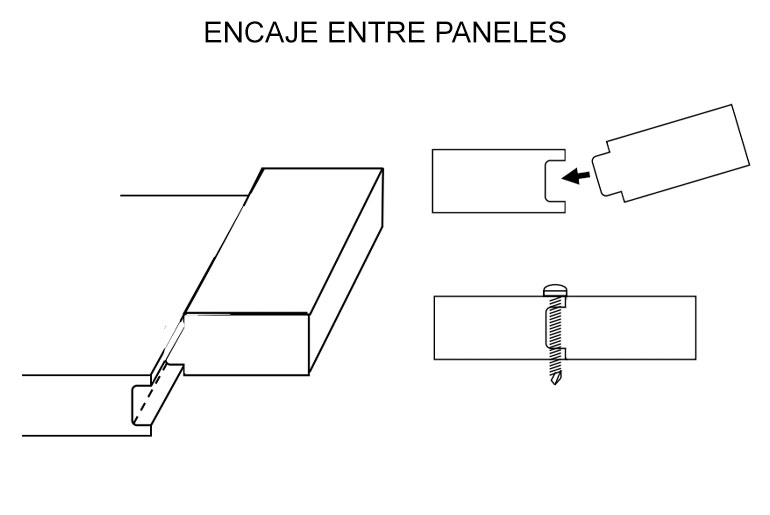

El panel puede montarse tanto en posición vertical como en posición horizontal mediante la junta machihembrada, asegurando en ambos casos la continuidad del paramento, lo que garantiza unas óptimas prestaciones tanto térmicas como acústicas.

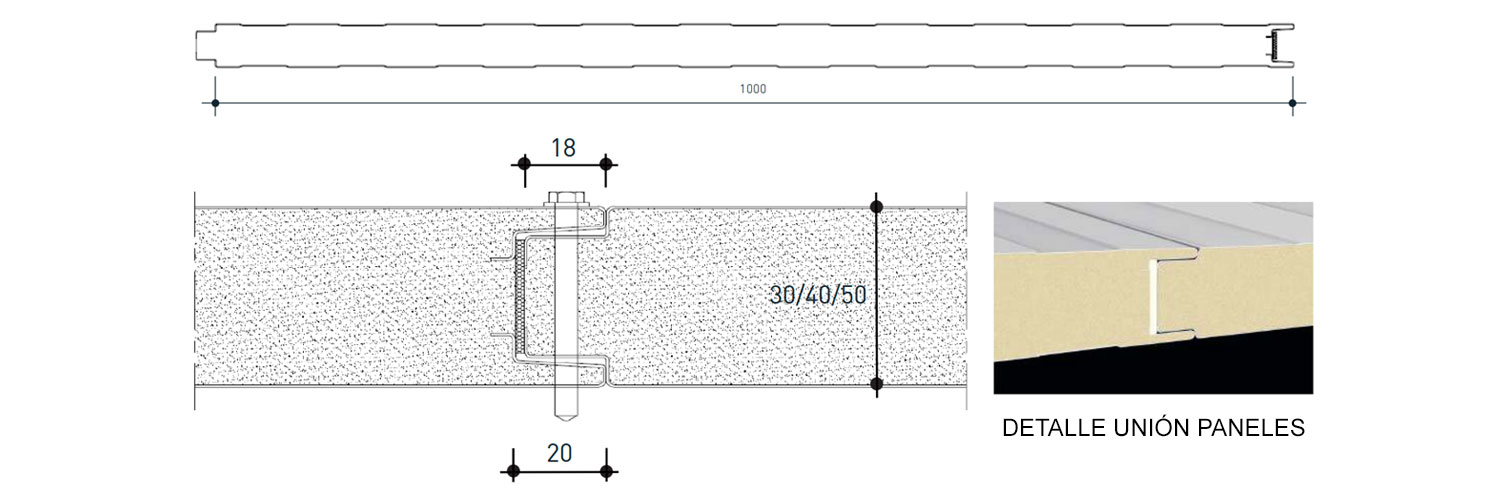

Datos Generales del Panel |
|
|---|---|
Cara exterior |
Acero prelacado |
Cara interior |
Acero prelacado |
Ancho útil |
1000 mm |
Aislante |
Poliuretano (PUR) y Poli-isocianurato (PIR) |
Espesores disponibles |
30 / 40 / 50 mm |
Uso |
Fachadas, casetas prefabricadas, falsos techos. |
Características principales – Panel de 30 mm |
|
|---|---|
Espesor nominal |
30 mm (± 3 mm) |
Densidad media de la espuma |
40 kg/m³ (± 10%) |
Peso |
11,00 kg/m² |
Volumen |
30 m²/m³ |
Ancho útil |
1.000 mm (± 5 mm) |
Rectitud |
0 mm (± 5 mm) |
Contracción / Combado longitudinal |
0 mm (± 5 mm) |
Resistencia a compresión |
0,096 MPa |
Resistencia a tracción |
0,092 MPa |
Reacción al fuego PUR-UNE 13501-1 |
hasta B-s2-d0 * |
Reacción al fuego PIR-UNE 13501-1 |
hasta B-s1-d0 * |
PANEL NERVADOEspesor nominal en mm |
TRANSMISIÓN TÉRMICA |
PESO(0.5/0.5)Kg/m² |
|
|---|---|---|---|
K en Kcal/m²·h·°C |
K en W/m²·k |
||
30 |
0.58 |
0.68 |
11.00 |
40 |
0.45 |
0.53 |
11.40 |
50 |
0.37 |
0.44 |
11.80 |
El peso incluye la parte proporcional de los elementos accesorios.
VALORES EXPERIMENTALES PARA PANEL 35mm |
||||||
|---|---|---|---|---|---|---|
Frecuencia Hz |
125 |
250 |
500 |
1000 |
2000 |
4000 |
Aislamiento acústico db |
25 |
27,5 |
29 |
28,5 |
31 |
37,5 |
Panel estándar de 35 mm de espesor. Media (TL) 28.8 db
