Los paneles están formados por una lámina de acero en cada cara y por un núcleo de espuma de poliuretano con gran aislamiento térmico. La geometría de la chapa exterior se asemeja a la forma de la teja árabe, lo que confiere al panel una adaptabilidad a la estética del entorno.
La inclinación de la cubierta no será inferior al 7%.

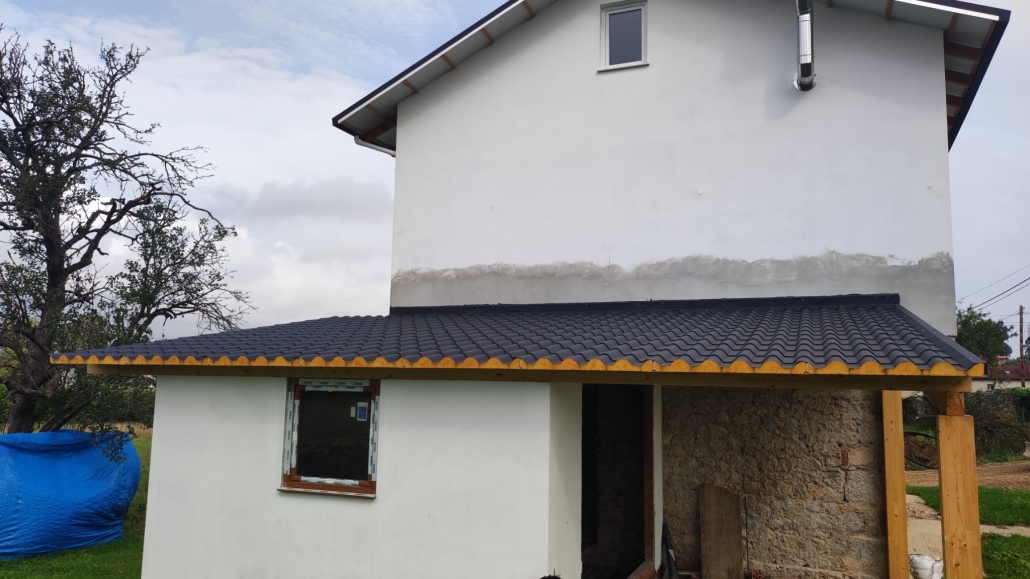

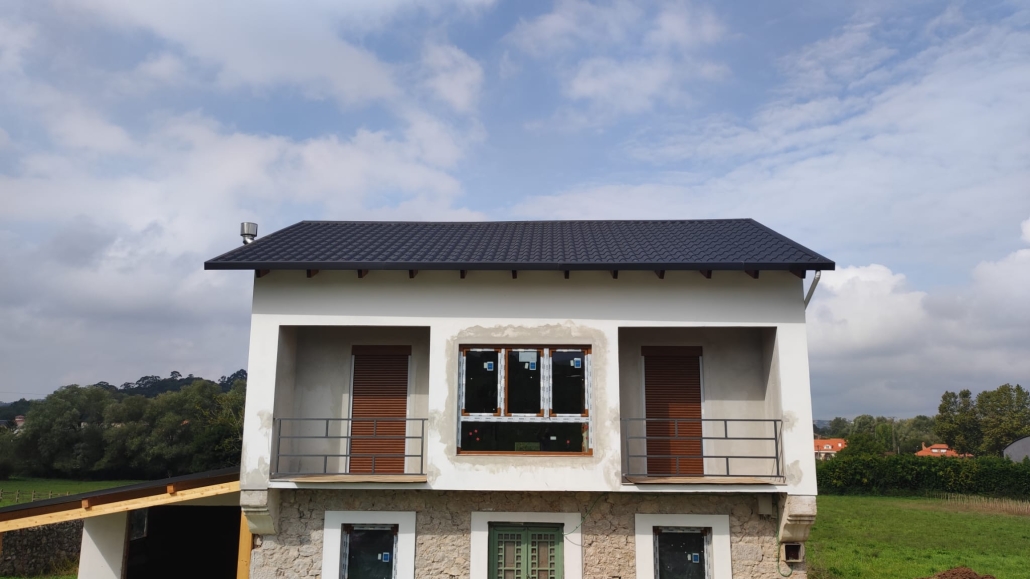

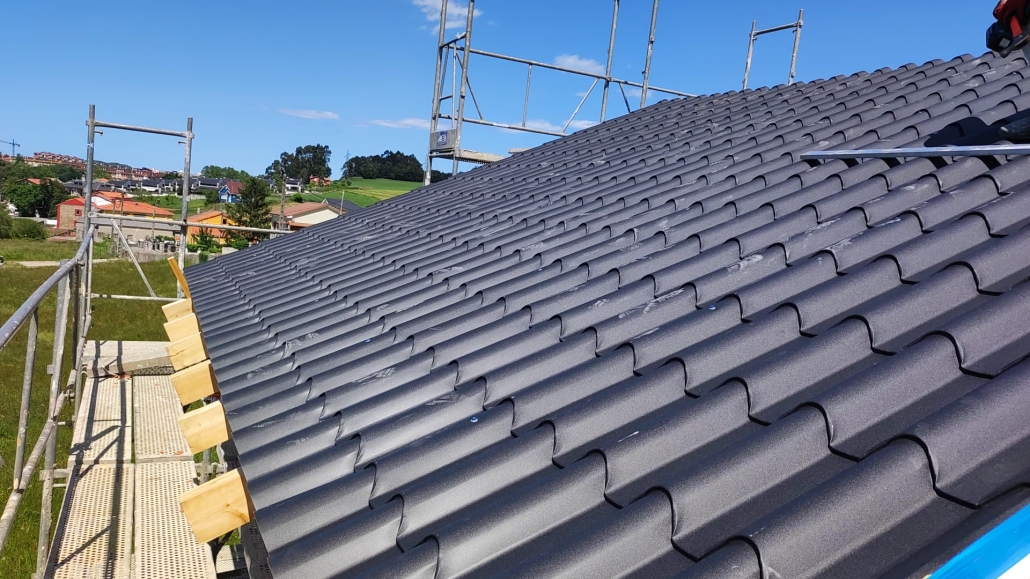

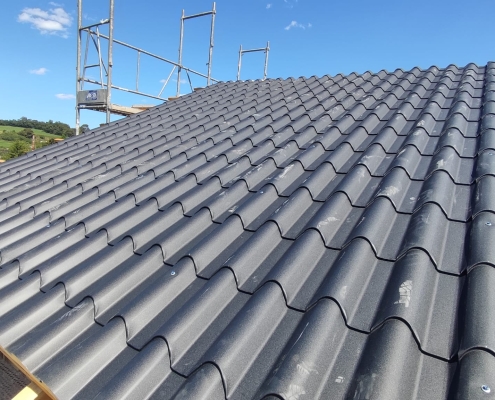

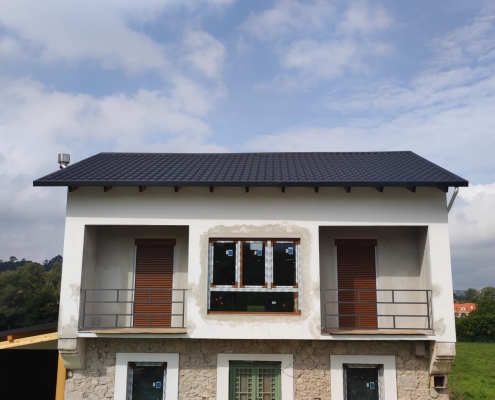

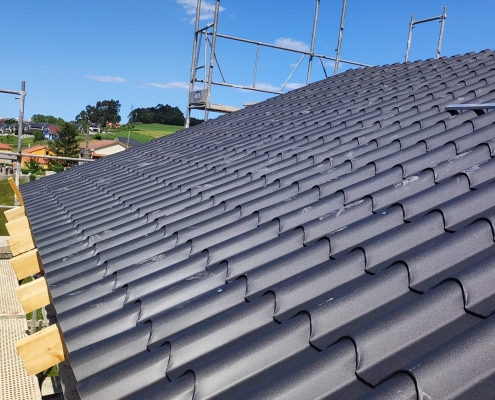

El panel sándwich imitación teja pizarra es una solución ideal para cubiertas que requieren una combinación de estética elegante, excelente aislamiento térmico y rapidez de instalación. Su diseño reproduce fielmente el aspecto de la teja de pizarra natural, aportando un acabado moderno y sobrio, perfecto para entornos urbanos, rurales o de alta exigencia estética.
Compuesto por dos láminas de acero prelacado y un núcleo de espuma rígida de poliuretano, este panel ofrece gran eficiencia energética, resistencia estructural y durabilidad frente a los agentes atmosféricos.
Características Técnicas del Panel Sándwich Teja |
|
|---|---|
Resistencia a tracción |
0.051 MPa |
Resistencia al esfuerzo cortante |
0.100 MPa |
Módulo de esfuerzo cortante |
1.830 MPa |
Resistencia a la compresión |
0.077 MPa |
Coeficiente de conductividad térmica |
0.021 W/m·K |
Resistencia a flexión (1 vano, presión) |
1.440 kN/m² |
Tensión de arrugamiento (1 vano) |
74.210 kPa |
Resistencia a flexión (1 apoyo intermedio) |
1.410 kN/m² |
Tensión de arrugamiento en apoyo central |
72.670 kPa |
Especificaciones del Panel |
|
|---|---|
Espesores de chapa |
De 0,32 a 0,60 mm |
Espesor del panel (tolerancia) |
±2 mm |
Longitud (tolerancia) |
±5 mm |
Módulo (tolerancia) |
±2 mm |
Rectangularidad / Escuadra |
±0,6% del ancho nominal |
Espesor(mm) |
UKcal/m²·h·°C |
UW/m²·°C |
Peso Panelkg/m² |
Distancia máxima entre ejes 4 apoyosCarga Máx. uniforme kg/m² con flecha ≤1/200 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
1050 |
1400 |
1750 |
2100 |
2450 |
2800 |
3150 |
3500 |
||||
30 |
0,37 |
0,43 |
8,76 |
312 |
192 |
136 |
99 |
71 |
– |
– |
– |
40 |
0,30 |
0,35 |
9,16 |
460 |
250 |
190 |
145 |
96 |
65 |
– |
– |
50 |
0,26 |
0,30 |
9,56 |
481 |
296 |
224 |
178 |
113 |
87 |
60 |
– |
60 |
0,23 |
0,26 |
9,96 |
499 |
327 |
267 |
196 |
133 |
115 |
101 |
82 |
Con espuma a base de poliuretano (PUR) que retarda la propagación del fuego. Clasificación de reacción al fuego: (UNE 13501-1)
