PANEL FACHADA TORNILLO OCULTO LANA DE ROCA

La fachada de tornillo oculto de lana de roca es un tipo de panel sándwich diseñado específicamente para revestimientos de fachada, compuesto por un núcleo de lana de roca y caras metálicas, con un sistema de fijación invisible (tornillo oculto).

DESCARGAR FICHA TÉCNICA

DATOS TÉCNICOS PANEL FACHADA TORNILLO OCULTO LANA DE ROCA

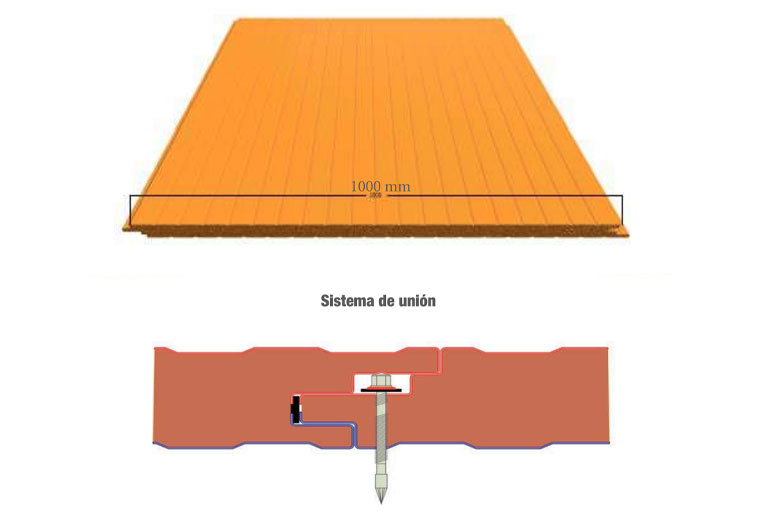

MÓDULOS Y TIPOS DE MICRONERVADURAS

SOPORTES

Acero galvanizado y prelacado silicona poliéster

Acero galvanizado y recubierto HDX, PUPA, HPS

Metales bajo demanda: Aluminio, Inox

AISLAMIENTO

Aislamiento

Lamelas de Lana de Roca incombustibles al fuego

Densidad

100 kg/m³ ±10%

Panel clasificación de reacción al fuego

A2 -s1, d0  (UNE 13501-1)

ESPESORES DE CHAPA Y TOLERANCIA DIMENSIONAL

Espesores de chapa

De 0,40 a 0,60 mm.

Tolerancia dimensional

Espesor del panel:

±2 mm

Longitud:

±5 mm

Módulo:

±2 mm

Rectangularidad/Escuadra:

±0,6% ancho nominal

CARGA ENTRE EJES – DISTANCIA MÁX ENTRE 2 APOYOS

Espesor / (mm)

U (W/m²K)

Peso / (kg/m²)

1,5

2

2,5

3

3,5

4

4,5

5

5,5

6

Res. al fuego *

50

0,65

12,94

185

130

110

81

73

–

–

–

–

–

–

60

0,56

13,94

213

150

127

93

84

68

–

–

–

–

–

80

0,43

15,94

266

187

158

116

105

85

65

–

–

–

EI15*

100

0,35

19,66

319

224

190

140

126

102

78

61

–

–

EI120*

120

0,30

21,66

377

265

224

185

140

120

92

72

50

–

–

150

0,24

22,94

422

296

251

185

166

135

103

81

56

45

–

200

0,18

27,94

501

352

298

219

198

160

122

96

67

53

–

CARGA ENTRE EJES – DISTANCIA MÁX ENTRE 3 APOYOS

Espesor /(mm)

U (W/m²K)

Peso / (kg/m²)

1,5

2

2,5

3

3,5

4

4,5

5

5,5

6

Res. al fuego *

50

0,65

12,94

190

135

115

86

78

–

–

–

–

–

–

60

0,56

13,94

219

155

132

99

90

73

–

–

–

–

–

80

0,43

15,94

273

194

165

124

112

91

70

–

–

–

EI15*

100

0,35

19,66

328

233

198

148

135

110

84

66

–

–

EI120*

120

0,30

21,66

387

275

234

175

159

129

99

78

55

–

–

150

0,24

22,94

433

308

262

196

178

145

111

87

62

50

–

200

0,18

27,94

515

366

311

233

211

172

132

104

73

59

–

CARGA ENTRE EJES – DISTANCIA MÁX ENTRE 4 APOYOS

Espesor / (mm)

U (W/m²K)

Peso / (kg/m²)

1,5

2

2,5

3

3,5

4

4,5

5

5,5

6

Res. al fuego *

50

0,65

12,94

195

140

120

92

83

–

–

–

–

–

–

60

0,56

13,94

224

161

138

106

95

78

–

–

–

–

–

80

0,43

15,94

280

201

173

132

119

98

75

–

–

–

EI15*

100

0,35

19,66

336

242

207

159

143

117

90

71

–

–

–

120

0,30

21,66

397

285

244

187

169

138

106

84

59

–

EI120*

150

0,24

22,94

445

319

274

210

189

155

119

94

66

55

–

200

0,18

27,94

528

379

325

249

225

184

141

111

79

65

–

El proyectista efectuará cálculo estructural específico.
Cálculos según norma UNE-EN 14509.
* Dependiendo de la configuración, consultar previamente.
