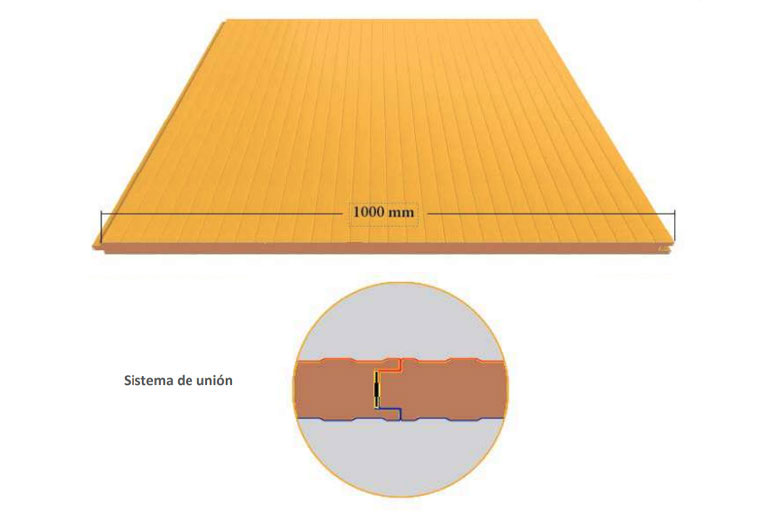

PANEL FACHADA TORNILLO VISTO LANA DE ROCA

El panel de fachada con tornillo visto y núcleo de lana de roca es un sistema constructivo que se utiliza en revestimientos exteriores de edificios. El tornillo visto hace referencia al método de fijación donde los tornillos quedan visibles en la superficie del panel. El núcleo de lana de roca es un material mineral que ofrece aislamiento térmico acústico y resistencia al fuego.

DESCARGAR FICHA TÉCNICA

DATOS TÉCNICOS PANEL FACHADA TORNILLO VISTO LANA DE ROCA

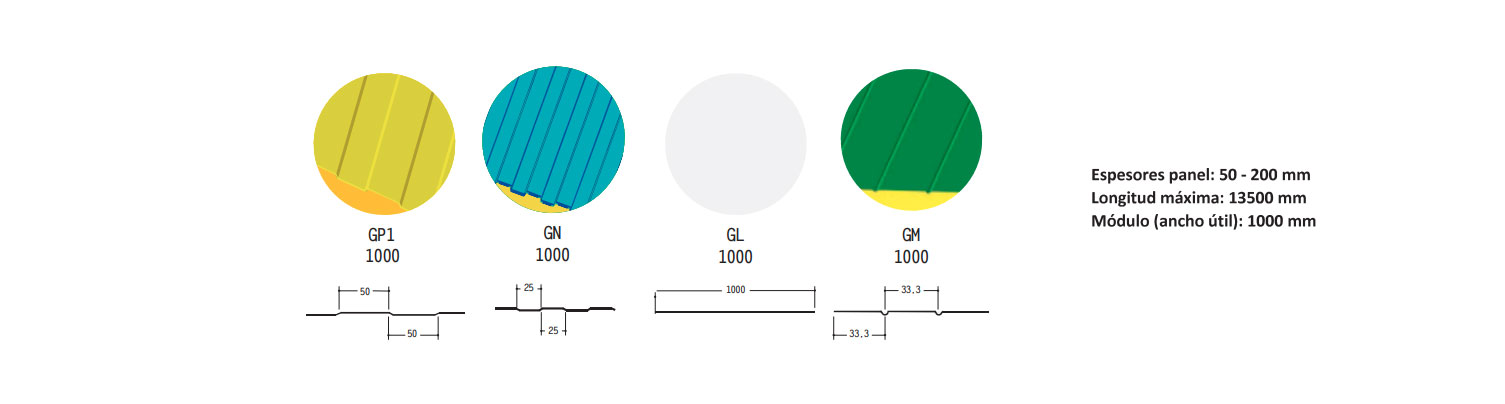

MÓDULOS Y TIPOS DE MICRONERVADURAS

SOPORTES

Acero galvanizado y prelacado silicona poliéster

Acero galvanizado y recubierto HDX, PUPA, HPS

Metales bajo demanda: Aluminio, Inox

AISLAMIENTO

Aislamiento

Lamelas de Lana de Roca incombustibles al fuego

Densidad

100 kg/m³ ±10%

Panel clasificación de reacción al fuego

A2 -s1, d0  (UNE 13501-1)

ESPESORES DE CHAPA Y TOLERANCIA DIMENSIONAL

Espesores de chapa

De 0,40 a 0,60 mm.

Tolerancia dimensional

Espesor del panel:

±2 mm

Longitud:

±5 mm

Módulo:

±2 mm

Rectangularidad/Escuadra:

±0,6% ancho nominal

CARGA ENTRE EJES – DISTANCIA MÁX ENTRE 2 APOYOS

Espesor / (mm)

U (W/m²K)

Peso / (kg/m²)

1,5

2

2,5

3

3,5

4

4,5

5

5,5

6

Res. al fuego *

50

0,65

12,94

185

130

110

81

73

–

–

–

–

–

EI30*

60

0,56

13,94

213

150

127

93

84

68

–

–

–

–

EI30*

80

0,43

15,94

266

187

158

116

105

85

65

–

–

–

EI60*

100

0,35

19,66

319

224

190

140

126

102

78

61

–

–

EI90/EI120*

120

0,30

21,66

370

265

225

165

150

120

92

72

–

–

EI120*

150

0,24

22,94

422

296

251

185

166

135

103

81

56

45

EI150*

200

0,18

27,94

501

352

298

220

198

160

122

96

67

53

EI180*

CARGA ENTRE EJES – DISTANCIA MÁX ENTRE 3 APOYOS

Espesor / (mm)

U (W/m²K)

Peso / (kg/m²)

1,5

2

2,5

3

3,5

4

4,5

5

5,5

6

Res. al fuego *

50

0,65

12,94

190

135

115

86

78

–

–

–

–

–

EI30*

60

0,56

13,94

219

155

132

99

90

73

–

–

–

–

EI30*

80

0,43

15,94

273

194

165

124

112

91

70

–

–

–

EI60*

100

0,35

19,66

328

233

198

148

135

110

84

66

–

–

EI90/EI120*

120

0,30

21,66

387

275

234

175

161

130

102

79

–

–

EI120*

150

0,24

22,94

433

308

262

196

178

145

111

87

62

50

–

200

0,18

27,94

515

366

311

234

211

172

132

104

73

59

EI180*

CARGA ENTRE EJES – DISTANCIA MÁX ENTRE 4 APOYOS

El proyectista efectuará cálculo estructural específico.
Cálculos según norma UNE-EN 14509.
* Dependiendo de la configuración, consultar previamente.
