CHAPA GRECADA

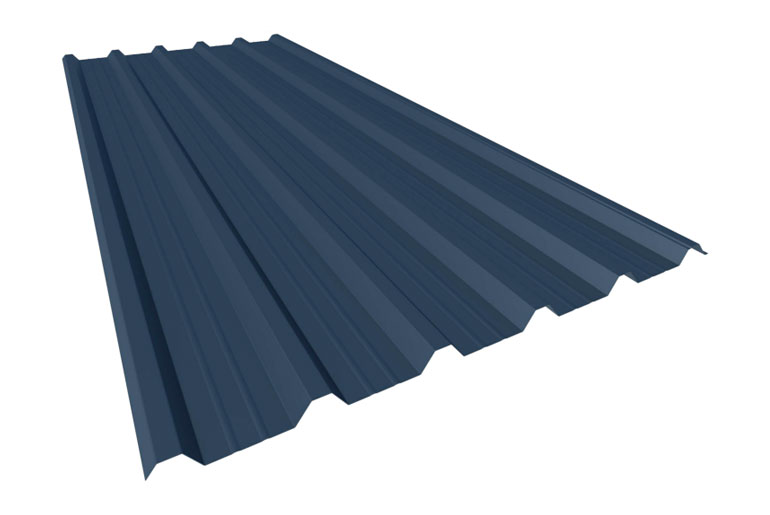

El perfil MT-32 de Hiansa está especialmente diseñado para cubiertas metálicas y se define por los 32 mm de altura de greca, lo que dota a este perfil de una buena resistencia en un canto reducido del perfil. Se fabrica en espesores que van de 0,50 mm a 1,20 mm. Su ancho útil está en 1.000 mm, y su longitud habitual entre 1.600 y 14.000 mm.

Disponible tanto en galvanizado como prelacado en una amplia gama de colores. Se puede servir provista de perforaciones para las soluciones de montaje que así lo requieran, con 3 mm de diámetro, 5 mm entre ejes y 60º tresbolillo.

NORMATIVA EMPLEADA:

EN 508-1 : Productos para cubiertas y revestimientos de chapa metálica: Especifican para los productos autoportantes de chapa de acero. Parte 1: acero

EN 10143: Chapas y bandas de acero con revestimiento metálico en contínuo por inmersión en caliente. Tolerancias dimensionales y de forma.

EN 10169: Productos planos de acero, recubiertos en contínuo de materias orgánicas (prelacados). Condiciones técnicas de suministro.

EN 10346: Productos planos de acero recubiertos en contínuo por inmersión en caliente. Condiciones técnicas de suministro.

EN 14782: Chapas metálicas autoportantes para recubrimiento y revestimiento de cubiertas y fachadas. Especificaciones y requisitos de producto.

DATOS TÉCNICOS CHAPA GRECADA

CHAPA GRECADA

Datos Generales del Panel

Materia prima

Acero

Acabado

Prelacado/Galvanizado

Espesores (mm)

Desde 0.5 hasta 1.2

Ancho útil

1000 mm

ESPESOR

ESPESOR (mm)

0.50

0.60

0.70

0.80

1.00

1.20

P (kg/m²)

4.91

5.89

6.87

7.85

9.81

11.78

I (cm⁴/m)

8.653

10.384

12.116

13.847

17.312

20.778

W (cm³/m) – cara A

3.559

4.542

5.436

6.200

7.716

9.219

W (cm³/m) – cara B

3.321

4.079

4.854

5.640

7.236

8.848

P = peso perfil por metro cuadrado I = inercia perfil por metro lineal W = módulo resistente perfil por metro lineal

AMBITO DE APLICACIÓN

Cubierta SANDWICH

Cubierta SANDWICH

Cubierta DECK

Fachada SIMPLE

Fachada SANDWICH

Fachada SANDWICH

Interior

Encofrado Perdido

Perfil Interior

Perfil Exterior

Perfil Base

Perfil Interior

Perfil Exterior

Falsos Techos

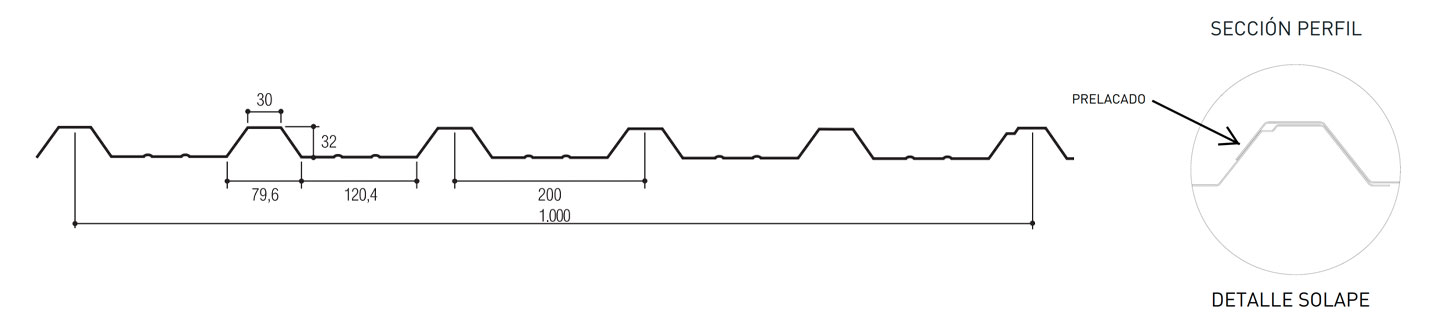

CARACTERÍSTICAS GEOMÉTRICAS

Característica

Valor

Unidades

Tolerancia / Norma

Canto de perfil (h)

32

mm

±1,5 – EN 508-1

Canto de los rigidizadores

0

mm

+3/-1 – EN 508-1

Paso de onda

200

mm

±3,0 – EN 508-1

Ancho de la cresta y valle

30/79,6

mm

+4/-1 – EN 508-1

Ancho útil (w)

1000

mm

(±0,1•h) y ≤15 – EN 508-1

Radio de plegado (r)

3

mm

±2,0 – EN 508-1

Longitud (l)

1.600 a 14.000

mm

+20/-5 – EN 508-1

Prestaciones del Perfil

Característica

Valor

Unidades

Tolerancia / Norma

Desviación de la rectitud

≤ a la toleran.

mm

±2/ml (max.10)
EN 508-1

Desviación de la cuadratura

≤ a la toleran.

mm

≤ 0,005*w
EN 508-1

Desviación del solape lateral

≤ a la toleran.

mm

±2 s/500 mm
EN 508-1

Radio y ángulos de curvado

mm


EN 508-1

Espesor chapa

0,5 a 1,2

mm

UNE 10143

Tipo de acero

S220GD a S320GD

UNE 10346

Cambios de medidas

12 x 10-6K

UNE 14782

Permeabilidad al agua

Pasa

UNE 14782

Emisiones sustanc. peligrosas

Sin emisiones

Comportamiento al fuego

Broof (t1)

RD 110/2008

Recubrimiento galvanizado

UNE 10346

Recubrimiento prelacado

UNE 10169

Reacción al fuego

Clase A1
