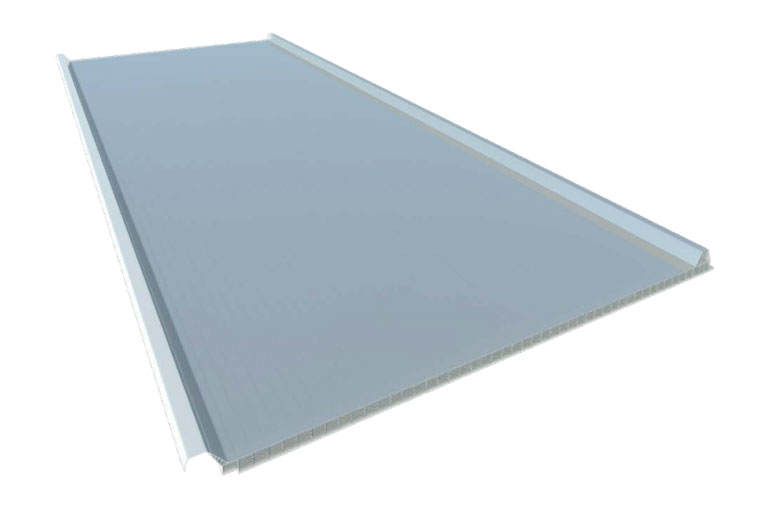

PANEL POLICARBONATO SOLAPABLE

Es un panel de policarbonato alveolar creado para cubrir las necesidades de iluminación en cubierta junto con nuestros paneles sándwich sin tapajunta, de 30 mm de espesor y formado por 7 paredes de células rectangulares (cámaras de aire), dotando al producto de un buen aislamiento térmico.

Debido a su coeficiente de dilatación, para su fijación es necesario hacer pretaladros en la parte superior de las pestañas con un diámetro entre 5 y 7 mm mayor que el del tornillo.

DESCARGAR FICHA TÉCNICA

DATOS TÉCNICOS PANEL POLICARBONATO SOLAPABLE

PANEL POLICARBONATO SOLAPABLE

Datos Generales del Panel

Composición

Policarbonato alveolar

Ancho útil

1000 mm

Espesores disponibles

30 mm

Uso

Cubiertas

CARACTERÍSTICAS PRINCIPALES

CARACTERÍSTICAS PRINCIPALES 30mm

Características

Valor

Paso celdillas verticales

24 mm

Paredes horizontales

7

Ancho placa útil

1.000 mm

Tacón

no

Longitud (l) standard

13.500 mm

Longitud (l) a medida

a medida (a partir de 200 m²)

Control solar (valor G)

Neutro: 60% – Opal: 54%

Transmisión de luz

Neutro: 59% – Opal: 32%

Aislamiento térmico

1,28 w/m²·K

Aislamiento acústico

23 dB

Dilatación

0,065 mm/m ºC

UV protección

coextrusión cara exterior

Clasificación al fuego

B-s1-d0 (UNE-EN: 13501-1:2007)

Temperatura uso ordinario

-30 ºC a +120 ºC

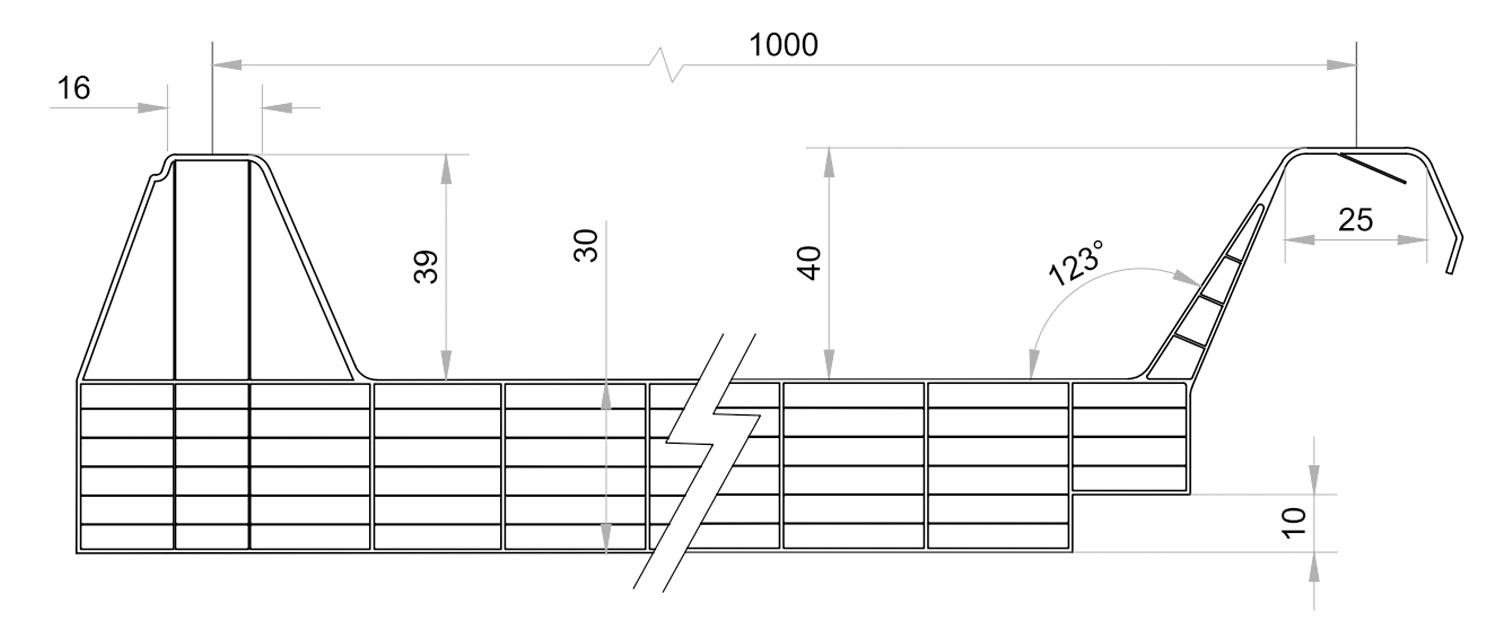

CARACTERÍSTICAS GEOMÉTRICAS

DETALLES CONSTRUCTIVOS

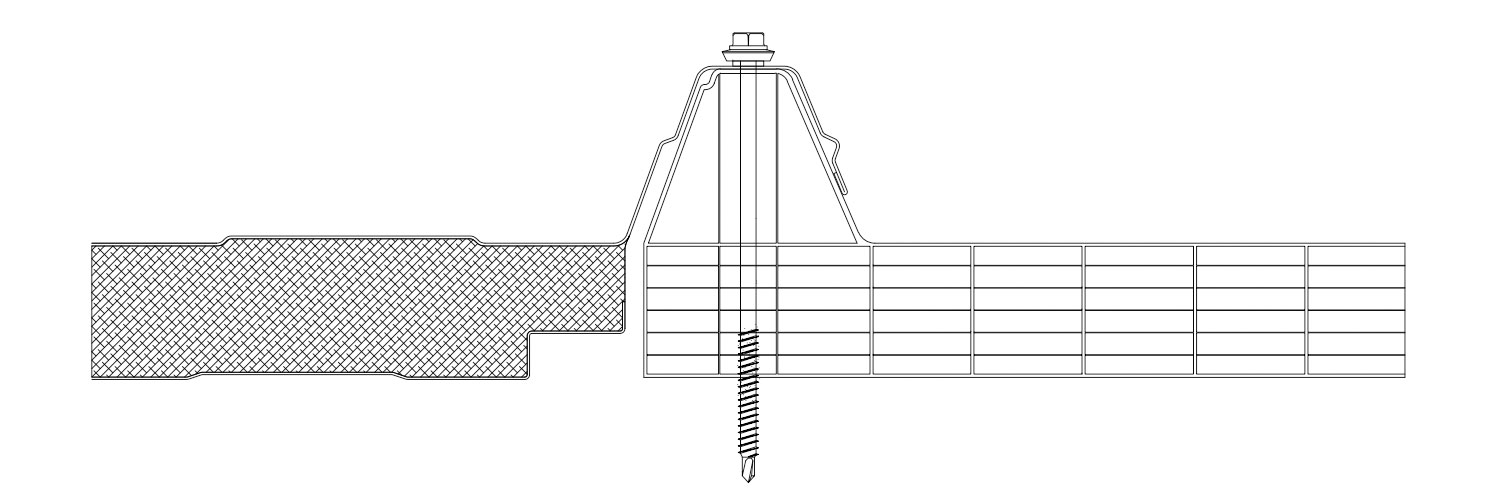

DETALLE ENTREGA POLICARBONATO – PANEL DE CUBIERTA HIANSA 3GR/5GR ST

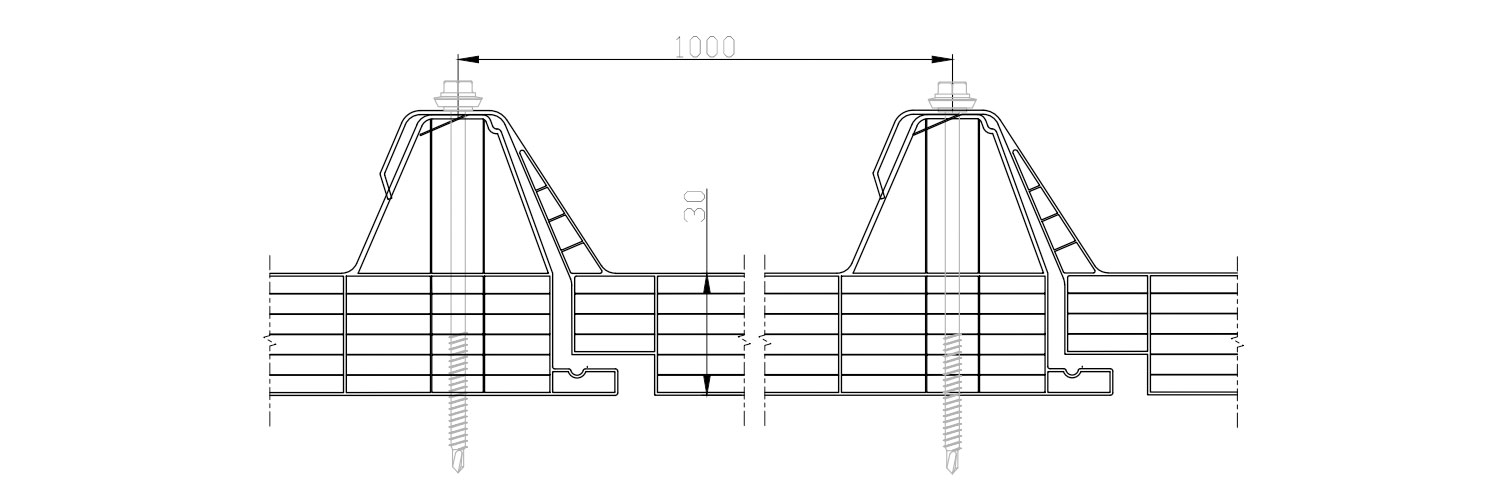

DETALLE ENTREGA POLICARBONATO – CUBIERTA CONTÍNUA – PANEL CON TACÓN

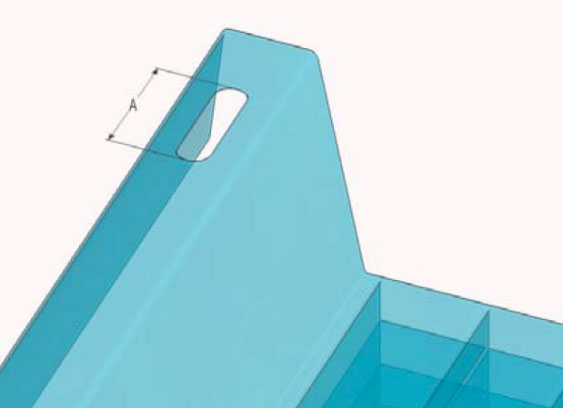

Longitud Panel mm

Longitud óvalo mm

≤ 2000

10

> 2000 ; ≤ 4000

14

> 4000 ; ≤ 6000

18

> 6000

18 + 2,6 mm/m

TABLA DE CARGAS

PLACA 30mm – Tabla de cargas (Kg/m²) – 2 vanos o más

Luz del vano (m)

1,00

1,25

1,50

1,75

2,00

2,25

2,50

Cargas presión

394

290

225

182

152

129

112

Cargas succión

252

199

166

139

124

110

100

PLACA 40mm – Tabla de cargas (Kg/m²) – 2 vanos o más

Luz del vano (m)

1,00

1,25

1,50

1,75

2,00

2,25

2,50

Cargas presión

577

425

330

267

222

189

164

Cargas succión

290

229

191

160

142

126

115

Las tablas se han obtenido en función de los resultados experimentales determinados por laboratorio externo del Departamento de Mecánica de medios contínuos y Teoría de estructuras de la Universidad de Sevilla.

Valores máximos de carga, uniformemente distribuida en Kg/m², con una limitación del Estado Límite de Servicio de deformaciones de L/150 para cargas a presión y valores de carga a rotura del sistema para cargas a succión.

El proyectista deberá verificar las cargas efectivas que actuarán sobre el sistema, así como los coeficientes de seguridad que deben aplicarse teniendo en cuenta las características propias del lugar y la estructura en los que se integrará el panel de policarbonato.
