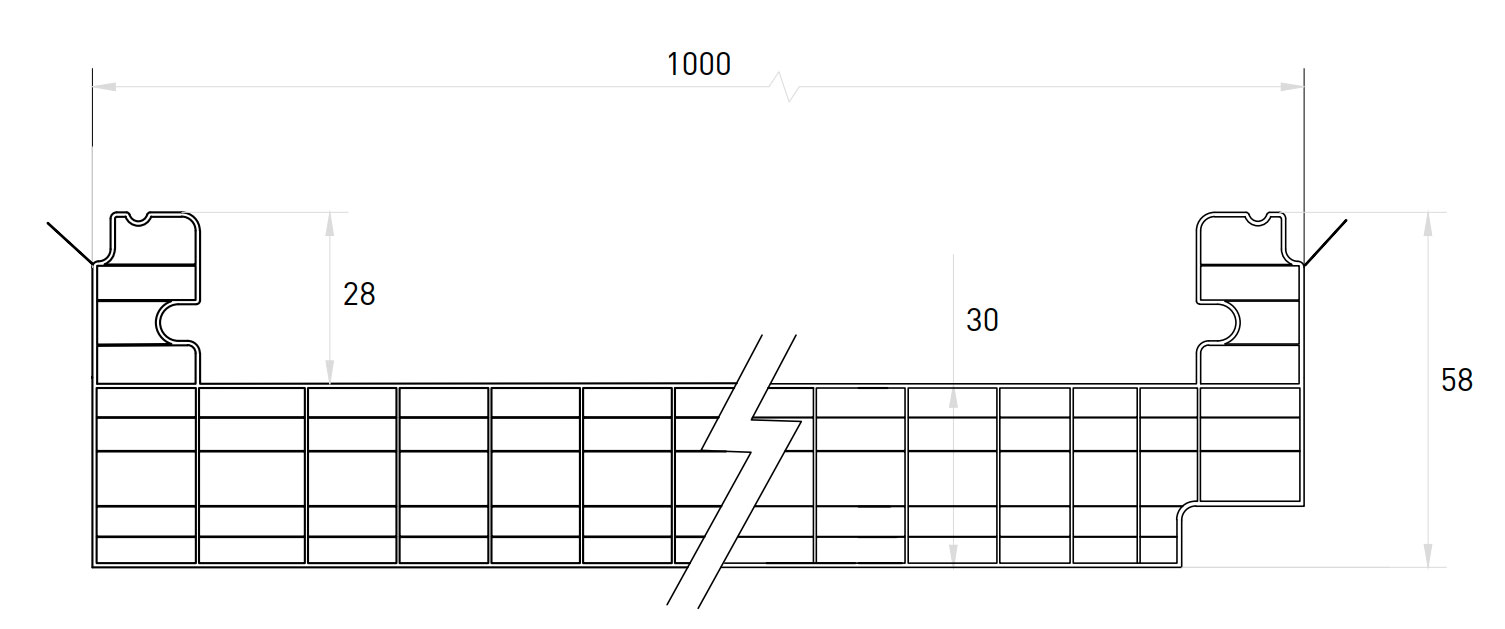

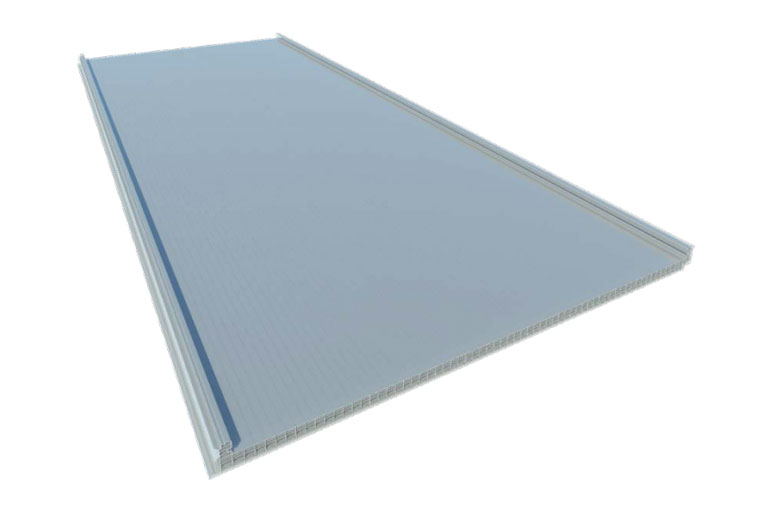

Es un panel de policarbonato alveolar creado para cubrir las necesidades de iluminación en cubierta junto con nuestros paneles sándwich con tapajunta, de 30 mm de espesor y formado por 6 paredes de células rectangulares (cámaras de aire), dotando al producto de un buen aislamiento térmico.

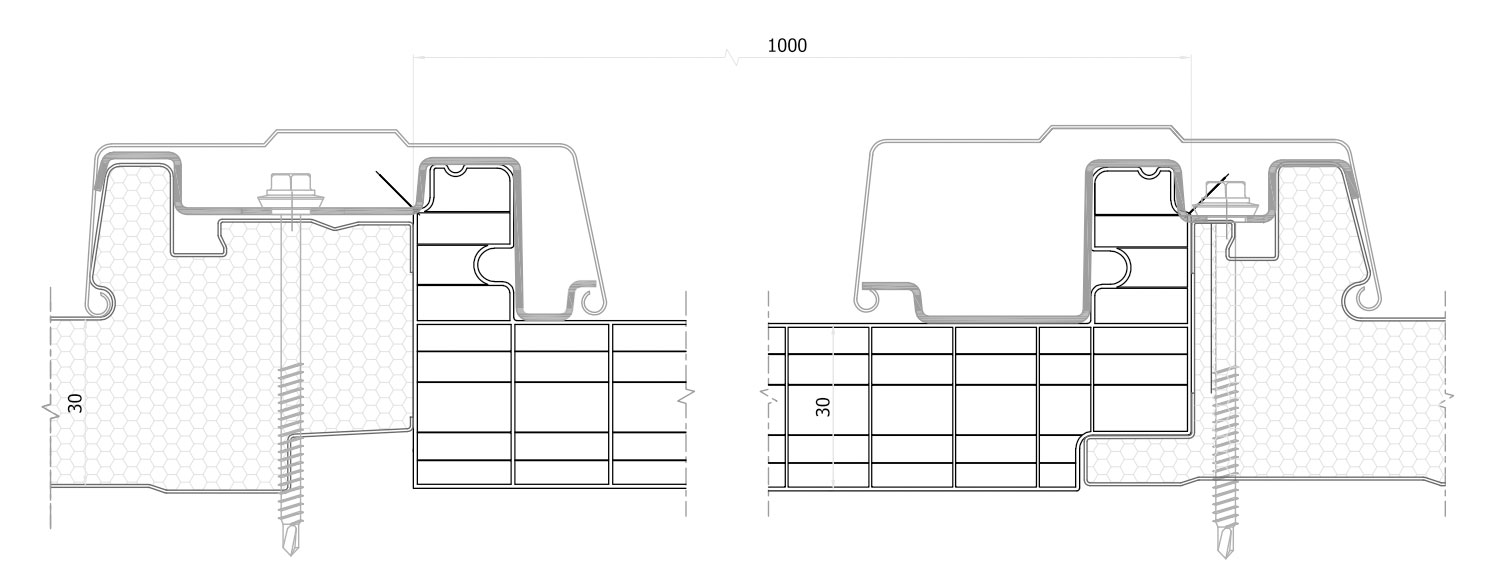

Debido a su coeficiente de dilatación, para su fijación es necesario utilizar la grapa de sujeción propia del sistema.
Datos Generales del Panel |
|
|---|---|
Composición |
Policarbonato alveolar |
Ancho útil |
1000 mm |
Espesores disponibles |
30 / 40 mm |
Uso |
Cubiertas |
CARACTERÍSTICAS PRINCIPALES 30mm |
|
|---|---|
Características |
Valor |
Paso celdillas verticales |
15 mm |
Paredes horizontales |
6 |
Ancho placa útil |
1.000 mm |
Tacón |
no |
Longitud (l) standard |
7.500 – 10.000 – 12.000 – 13.500 mm |
Longitud (l) a medida |
a medida (a partir de 150 m²) |
Control solar (valor G) |
Neutro: 68% – Opal: 59% |
Transmisión de luz |
Neutro: 67% – Opal: 39% |
Aislamiento térmico |
1,26 w/m²·K |
Aislamiento acústico |
~ 21 dB |
Dilatación |
0,065 mm/m ºC |
UV protección |
coextrusión cara exterior |
Clasificación al fuego |
B-s1-d0 (UNE-EN: 13501-1:2007) |
Temperatura uso ordinario |
-30 ºC a +120 ºC |
PLACA 30mm – Tabla de cargas (Kg/m²) – 2 vanos o más |
|||||||
|---|---|---|---|---|---|---|---|
Luz del vano (m) |
1,00 |
1,25 |
1,50 |
1,75 |
2,00 |
2,25 |
2,50 |
Cargas presión |
487 |
277 |
174 |
118 |
96 |
80 |
68 |
Cargas succión |
76 |
61 |
51 |
43 |
42 |
41 |
40 |
PLACA 40mm – Tabla de cargas (Kg/m²) – 2 vanos o más |
|||||||
|---|---|---|---|---|---|---|---|
Luz del vano (m) |
1,00 |
1,25 |
1,50 |
1,75 |
2,00 |
2,25 |
2,50 |
Cargas presión |
608 |
346 |
218 |
148 |
120 |
100 |
85 |
Cargas succión |
84 |
67 |
56 |
48 |
47 |
46 |
45 |

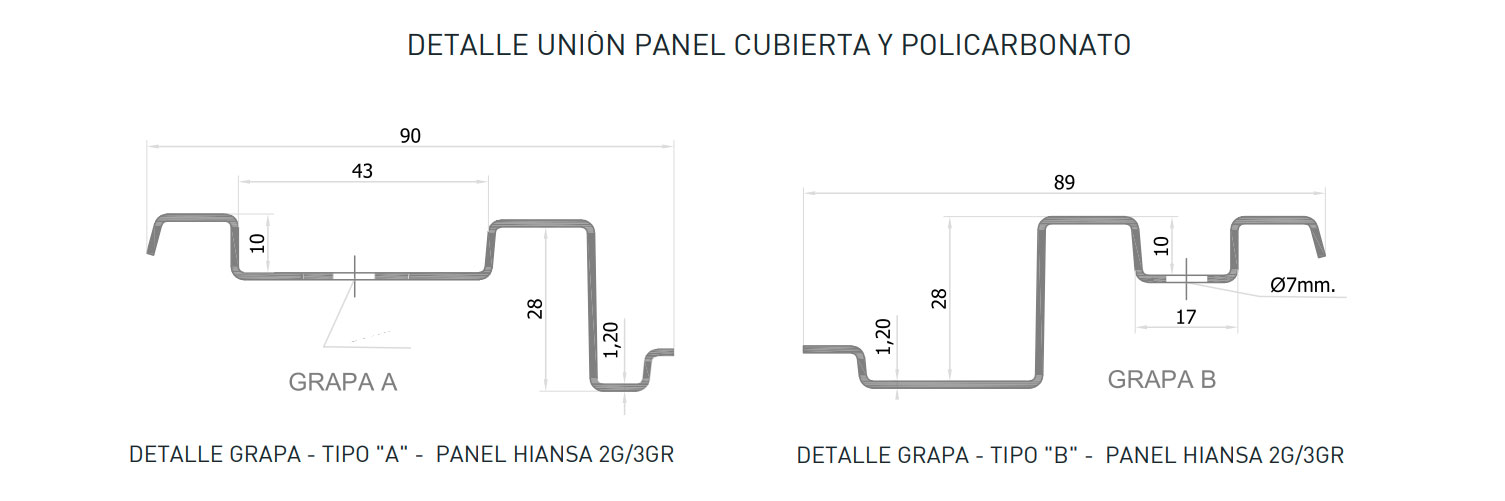

Valores para grapa de acero de 1,20mm de espesor. Para mayores prestaciones se puede colocar grapa de 2,00mm (aplica un coeficiente de 2,32 sobre tabla).
Las tablas se han obtenido en función de los resultados experimentales determinados por laboratorio externo del Departamento de Mecánica de medios contínuos y Teoría de estructuras de la Universidad de Sevilla.
Valores máximos de carga, uniformemente distribuida en Kg/m², con una limitación del Estado Límite de Servicio de deformaciones de L/150 para cargas a presión y valores de carga a rotura del sistema para cargas a succión.
El proyectista deberá verificar las cargas efectivas que actuarán sobre el sistema, así como los coeficientes de seguridad que deben aplicarse teniendo en cuenta las características propias del lugar y la estructura en los que se integrará el panel de policarbonato.
