PANEL SANDWICH MAGNESITA
Los paneles ENCOSANMAGNESITA son una excelente elección por parte del prescriptor en los proyectos donde necesitamos un cerramiento que sea fonoabsorbente y que además tenga buenas cualidades frente al fuego.

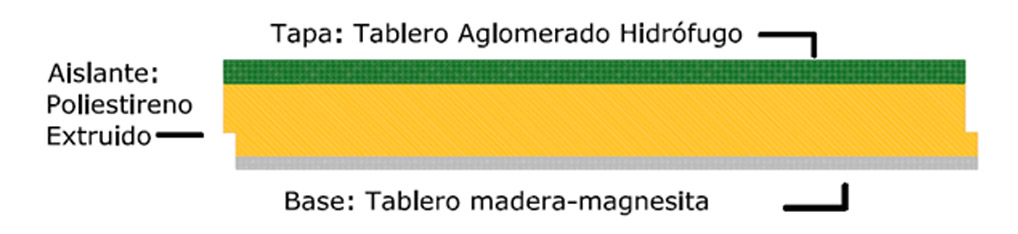

Los paneles ENCOSANMAGNESITA están formados por un tablero aglomerado hidrófugo en su cara exterior y por una placa acústica de 1 capa de viruta de madera ligada con magnesita, ambos unidos a un núcleo de espuma rígida de poliestireno extruído mediante un proceso de termoencolado con colas PUR a temperaturas cercanas a los 120ºC.
Este proceso hace que las superficies estén adhesivadas con un producto que tras su curado es duroplástico, presentando una elevada resistencia al frio, calor, humedad y esfuerzos sobre las superficies. El comportamiento del adhesivo en ensayos realizados a -48ºC y 100ºC, temperaturas extremas en una cubiertas, fue excelente.
Se obtiene así un panel sándwich de alta calidad el cual presenta unas excepcionales cualidades frente al fuego (clasificación B-s1,d0 según UNE-EN:13501-1:202), un alto valor de absorción acústica, además de un aspecto estético muy atractivo en nuevos proyectos.
Este modelo está fabricado siguiendo la normativa ISO 9001:2015
PANEL SANDWICH ENCOSANMAGNESITA
Espesor de la tapa |
mm. |
10 / 16 / 19 |
Espesor aislamiento |
mm. |
40 / 50 / 60 / 80 / 100 / 120 / 140 |
Grosor de la base |
mm. |
15 |
Peso m2 |
Kg. |
16-24 |
Dimensiones Estándar |
mm |
2500×600 |
* La denominación comercial de los paneles coincide con el grosor del aislante** Disponible en otras medidas bajo pedido |
||
DATOS TÉCNICOS LOPEZPANEL ENCOSANMAGNESITA
ESPECIFICACIÓN MATERIALES:
Núcleo: |
Espuma rígida de poliestireno extruido |
|||
Densidad nominal |
kg/m3 |
30/35 |
UNE EN 1602 |
|
Conductividad térmica |
W/mK |
0,033-0,035 |
UNE EN 13164 |
|
Reacción al fuego |
Clase |
E |
UNE EN 13501-1 |
|
Resistencia a la compresión (10% deformación) |
KPa |
300 |
UNE EN 826 |
|
Base: |
Tablero acústico de 1 capa de viruta de madera ligada con magnesita con ancho de fibra de Aprox. 2mm. Clasificación al fuego B-s1,d0 |
|||
Tapa: |
Tablero aglomerado hidrófugo de 10,16 o 19 mm. de espesor. |
|||
RESUMEN DE DISTANCIAS ENTRE EJES DE APOYO (m) EN FUNCIÓN DE LA SOBRECARGA DEL PANEL:
Sobrecarga |
Kg |
100 |
125 |
150 |
175 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
Aislante 40 |
m |
1,18 |
1,09 |
1,03 |
0,98 |
0,93 |
0,87 |
0,82 |
0,77 |
0,74 |
0,71 |
0,69 |
0,67 |
0,65 |
Aislante 60 |
m |
1,34 |
1,24 |
1,17 |
1,11 |
1,06 |
0,99 |
0,93 |
0,88 |
0,84 |
0,81 |
0,78 |
0,76 |
0,74 |
Aislante 80 |
m |
1.74 |
1,62 |
1,53 |
1,46 |
1,39 |
1,29 |
1,21 |
1,15 |
1,11 |
1,06 |
1,03 |
0,99 |
0,96 |
Aislante 100 |
m |
1,96 |
1,82 |
1,71 |
1,63 |
1,56 |
1,44 |
1,36 |
1,29 |
1,24 |
1,19 |
1,15 |
1,11 |
1,08 |
Nota: Valores obtenido de ensayo Encosanpla de 10mm de espesor como tapa y coeficiente de seguridad del 50% por ser el comportamiento mecánico mas restrictivo una vez analizadas las propiedades de sus respectivas bases.
TRANSMITANCIA TÉRMICA ( W / M2 . K )
Encosan-mag 40 |
0.69 |
Encosan-mag 50 |
0.57 |
Encosan-mag 60 |
0.49 |
Encosan-mag 80 |
0.38 |
Encosan-mag 100 |
0.31 |
Encosan-mag 120 |
0.27 |
Encosan-mag 140 |
0.23 |
Conductividad Térmica Tablero madera-magnesita |
K=0.15 W/m2.K |
Conductividad Térmica Tablero aglomerado hidrófugo |
K=0.08 W/m2.K |
Conductividad Térmica Poliestireno Extruido |
K=0.033 W/m2.K (30-80) // 0.034 W/m2.K (70-120) 0.035 W/m2.K (>120) |
ZONA TÉRMICA
Zona Térmica |
Transmitancia térmica mínima en cubierta |
Zona A |
0.50 W/m2.K |
Zona B |
0.45 W/m2.K |
Zona C |
0.41 W/m2.K |
Zona D |
0.38 W/m2.K |
Zona E |
0.35 W/m2.K |
