PANEL SANDWICH TARIMA MADERA

Los paneles ENCOSANTARIMA son el referente de calidad en la gama de productos de paneles sándwich LOPEZPANEL formados por dos tableros de madera unidos a un núcleo de espuma rígida de poliestireno extruido mediante un proceso de termoencolado con colas PUR a temperaturas cercanas a los 120ºC.

Este proceso hace que las superficies estén adhesivadas con un producto que tras su curado es duroplástico, presentando una elevada resistencia al frio, calor, humedad y esfuerzos sobre las superficies. El comportamiento del adhesivo en ensayos realizados a -48ºC y 100ºC, temperaturas extremas en una cubiertas, fue excelente.

DESCARGAR FICHA TÉCNICA

El panel ENCOSANTARIMA es opcional el barnizado-lasurado, tratamiento en autoclave Riesgo 3, tratamiento ignifugante, así como otro tipos de tratamientos frecuentes en superficies de madera natural.

Instalándolo en cubierta con doble enrastrelado facilita la utilización en forma tradicional de teja, zinc, pizarra, cobre, acero inoxidable, ect… y además consigue que haya un doble sentido de ventilación de cubierta lo cual aumenta el aislamiento de la cubierta y previene entradas de agua por fisuras o roturas de la capa superficial de la cubierta. Además se puede instalar con enrastrelado simple. Su resistencia mecánica permite utilizarlo en posición longitudinal o transversal a la cubierta.

Especialmente diseñado para su uso en rehabilitación por su bajo peso y su resistencia mecánica que evita
sobrecargar la estructura antigua.

Este modelo está fabricado siguiendo la normativa ISO 9001:2015

PANEL SANDWICH TARIMA MADERA

Espesor de la tapa

mm.

10 / 16 / 19

Espesor aislamiento

mm.

 40 / 50 / 60 / 80 / 100 / 120 / 140

Grosor de la base

mm.

18

Peso m2

Kg.

22-27

Dimensiones Estándar

mm

2500×600

 * La denominación comercial de los paneles coincide con el grosor del aislante

** Disponible en otras medidas bajo pedido

DATOS TÉCNICOS LOPEZPANEL ENCOSAN-TARIMA

ESPECIFICACIÓN MATERIALES:

Núcleo:

Espuma rígida de poliestireno extruido

Densidad nominal

kg/m3

30/35

UNE EN 1602

Conductividad térmica

W/mK

0,033 – 0,036

UNE EN 13164

Reacción al fuego

Clase

E

UNE EN 13501-1

Resistencia a la compresión (10% deformación)

KPa

300

UNE EN 826

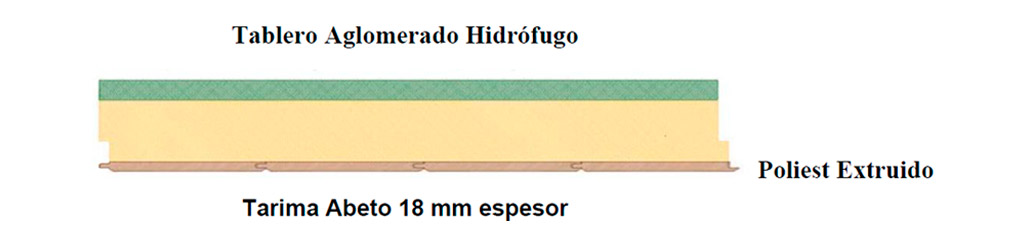

Base:

Tarima de madera de abeto de 18mm de espesor

Tapa:

Tablero aglomerado hidrófugo de 10,16 o 19 mm. de espesor.

RESUMEN DE DISTANCIAS ENTRE EJES DE APOYO (m) EN FUNCIÓN DE LA SOBRECARGA DEL PANEL:

Sobrecarga

Kg

100

125

150

175

200

250

300

350

400

450

500

550

600

Aislante 40

m

1,41

1,31

1,23

1,17

1,12

1,04

0,98

0,93

0,89

0,85

0,82

0,80

0,78

Aislante 60

m

1,76

1,64

1,54

1,46

1,40

1,30

1,22

1,16

1,11

1,07

1,03

1,00

0,97

Aislante 80

m

2,04

1,90

1,79

1,70

1,62

1,51

1,42

1,35

1,29

1,24

1,20

1,16

1,12

Aislante 100

m

2,26

2,10

1,97

1,87

1,79

1,66

1,57

1,49

1,42

1,37

1,32

1,28

1,24

Nota: Valores de ensayo con tablero de 10mm de espesor como tapa y coeficiente de seguridad del 50%

No hay ensayos con Tarima, se esta teniendo en cuenta el Ensayo con base Friso abeto 10 mm

TRANSMITANCIA TÉRMICA ( W / M2 . K )

Encosantarima 40

0.67

Encosantarima 50

0.56

Encosantarima 60

0.48

Encosantarima 80

0.39

Encosantarima 100

0.32

Encosantarima 120

0.27

Encosantarima 140

0.24

Conductividad Térmica Tarima de abeto 18mm

K=0.13 W/m2.K

Conductividad Térmica Poliestireno Extruido

K=0.033-0.035 W/m2.K

Conductividad Térmica Tablero aglomerado hidrófugo

K=0.08 W/m2.K

ZONA TÉRMICA

Zona Térmica

Transmitancia térmica mínima en cubierta

Zona A

0.50 W/m2.K

Zona B

0.45 W/m2.K

Zona C

0.41 W/m2.K

Zona D

0.38 W/m2.K

Zona E

0.35 W/m2.K
