PANEL FACHADA FIJACIÓN OCULTA

Los paneles están formados por una lámina de acero en cada cara y por un núcleo de espuma de poliuretano con gran aislamiento térmico. Están concebidos para la construcción de fachadas de edificios industriales, comerciales y divisiones en general.

El sistema de fijación de tornillería oculta mejora el aspecto estético de la fachada.

DESCARGAR FICHA TÉCNICA

DATOS TÉCNICOS PANEL FACHADA FIJACIÓN OCULTA

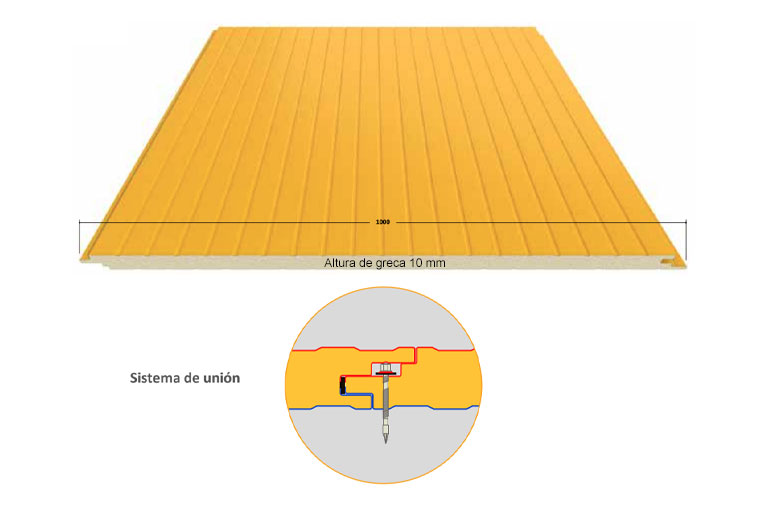

MÓDULOS Y TIPOS DE MICRONERVADURAS

CARACTERÍSTICAS TÉCNICAS

Propiedad

Unidad

Valor

Resistencia a Tracción

(MPa)

0,057

Resistencia al esfuerzo cortante

(MPa)

0,090

Módulo de esfuerzo cortante

(MPa)

2,340

Resistencia a la compresión

(MPa)

0,079

Coeficiente de conductividad

(W/m°K)

0,021

Resistencia a Flexión 1 vano (presión)

(KNm/m)

0,880

Tensión de Arrugamiento 1 vano

(MPa)

90,560

Resistencia Flexión 1 apoyo intermedio

(KNm/m)

1,010

Tensión de Arrugamiento apoyo central

(MPa)

110,020

SOPORTES

Acero galvanizado y prelacado silicona poliéster

Acero galvanizado y recubierto HDX, PUPA, HPS

Metales bajo demanda: Aluminio, Inox

Gofrado: tipo Estuco

AISLAMIENTO

Aislamiento PUR

  • Con espuma a base de poliuretano (PUR) que retarda la propagación del fuego
  • Clasificación de reacción al fuego: (UNE 13501-1)

Tipo

Clasificación

Densidad

PUR

F

36–40 kg/m3

PUR

B-s2, d0

39–42 kg/m3

Aislamiento PIR

  • Con espuma a base de polisocianurato (PIR) que retarda la propagación del fuego
  • Densidad 40–43 kg/m3 ±10%
  • Panel clasificación de Reacción al fuego:

Tipo

Clasificación

Norma

PIR

B-s1, d0

UNE 13501-1

ESPESORES DE CHAPA Y TOLERANCIA DIMENSIONAL

Espesores de chapa

De 0,30 a 0,60 mm.
Otros espesores: Consultar

Tolerancia dimensional

Espesor del panel:

±2 mm

Longitud:

±5 mm

Módulo:

±2 mm

Rectangularidad/Escuadra:

±0,6% ancho nominal

CARGA ENTRE EJES

Espesor

mm

U

W/m²°K

Peso

kg/m²

Carga máx. uniforme kg/m² con flecha ≤1/200

Distancia máx. 4 apoyos

80

120

150

200

250

80

120

150

200

250

Distancia máx. 2 apoyos

Distancia máx. 4 apoyos

35

0,55

6,56

2,35

2,01

1,85

1,60

–

2,77

2,31

1,99

1,80

1,55

40

0,49

6,76

2,68

2,26

2,03

1,82

1,56

2,91

2,59

2,22

1,95

1,77

50

0,40

7,16

2,94

2,49

2,22

1,98

1,78

3,33

2,82

2,45

2,16

1,92

60

0,33

7,56

3,23

2,77

2,38

2,15

1,93

3,79

3,19

2,74

2,41

2,15

80

0,25

8,36

3,50

3,09

2,67

2,35

2,13

4,29

3,60

3,07

2,71

2,38

100

0,21

9,16

4,10

3,62

3,04

2,61

2,31

4,75

4,20

3,54

3,03

2,68

Valores resultado de pruebas en nuestro laboratorio.
Tabla sólo aplicable a producto estándar Acero especificado.
El proyectista efectuará el cálculo estructural específico.
