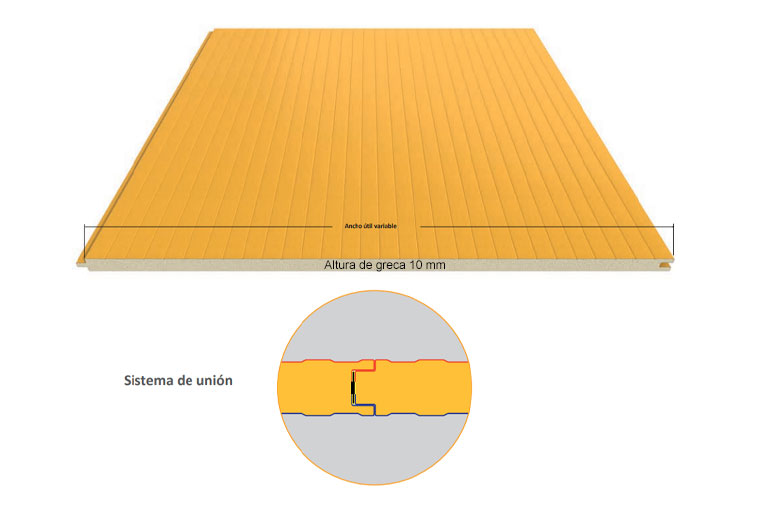

PANEL FACHADA FIJACIÓN VISTA

Los paneles están formados por una lámina de acero en cada cara y por un núcleo de espuma de poliuretano con gran aislamiento térmico. Están concebidos para la construcción de fachadas de edificios industriales, comerciales y divisiones en general.

Gracias a su diseño, se trata de un panel muy polivalente, ya que permite su colocación en posición de cerramiento de fachada, sectorización y falso techo.

DATOS TÉCNICOS PANEL FACHADA FIJACIÓN VISTA

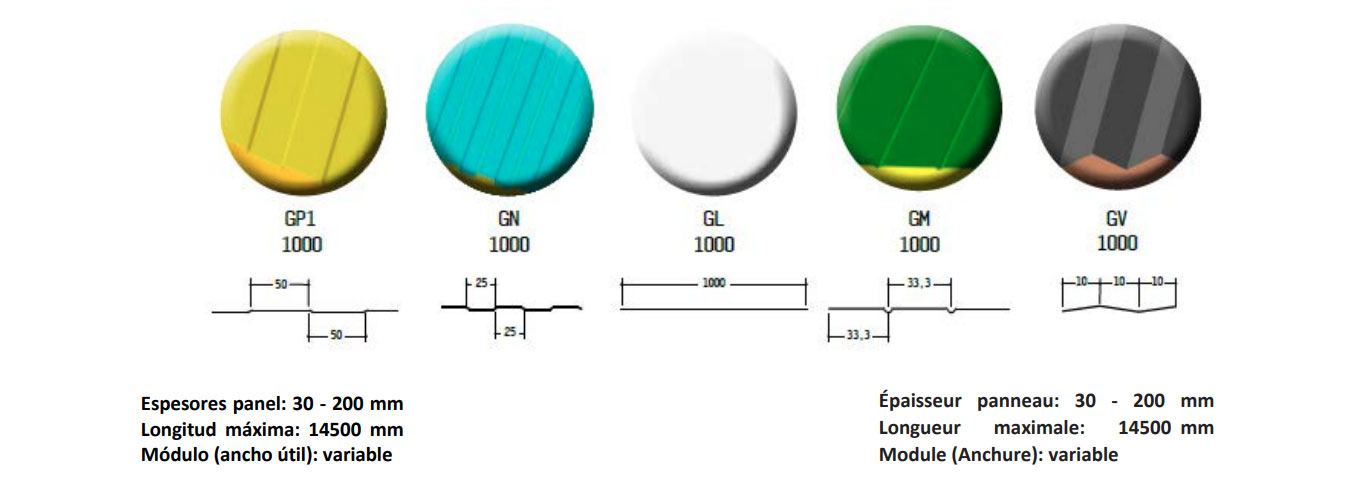

MÓDULOS Y TIPOS DE MICRONERVADURAS

CARACTERÍSTICAS TÉCNICAS

Propiedad

Unidad

Valor

Resistencia a Tracción

(MPa)

0,057

Resistencia al esfuerzo cortante

(MPa)

0,090

Módulo de esfuerzo cortante

(MPa)

2,340

Resistencia a la compresión

(MPa)

0,079

Coeficiente de conductividad

(W/m°K)

0,021

Resistencia a Flexión 1 vano (presión)

(KNm/m)

0,880

Tensión de Arrugamiento 1 vano

(MPa)

90,560

Resistencia Flexión 1 apoyo intermedio

(KNm/m)

1,010

Tensión de Arrugamiento apoyo central

(MPa)

110,020

SOPORTES

Acero galvanizado y prelacado silicona poliéster

Acero galvanizado y recubierto HDX, PUPA, HPS

Metales bajo demanda: Aluminio, Inox

Gofrado: tipo Estuco

AISLAMIENTO

Aislamiento PUR

  • Con espuma a base de poliuretano (PUR) que retarda la propagación del fuego
  • Clasificación de reacción al fuego: (UNE 13501-1)

Tipo

Clasificación

Densidad

PUR

F

36–40 kg/m3

PUR

B-s2, d0

39–42 kg/m3

Aislamiento PIR

  • Con espuma a base de polisocianurato (PIR) que retarda la propagación del fuego
  • Densidad 40–43 kg/m3 ±10%
  • Panel clasificación de Reacción al fuego:

Tipo

Clasificación

Norma

PIR

B-s1, d0

UNE 13501-1

ESPESORES DE CHAPA Y TOLERANCIA DIMENSIONAL

Espesores de chapa

De 0,30 a 0,60 mm.
Otros espesores: Consultar

Tolerancia dimensional

Espesor del panel:

±2 mm

Longitud:

±5 mm

Módulo:

±2 mm

Rectangularidad/Escuadra:

±0,6% ancho nominal

CARGA ENTRE EJES

Espesor

mm

U

W/m²·K

Peso

Kg/m²

Carga máx. uniforme kg/m² con flecha ≤1/200

Distancia máx. 2 apoyos

Carga máx. uniforme kg/m² con flecha ≤1/200

Distancia máx. 4 apoyos

60

80

100

120

150

60

80

100

120

150

30

0,64

6,68

1,77

1,65

1,46

1,42

1,30

2,06

1,93

1,82

1,61

1,46

40

0,49

6,68

2,45

2,29

2,13

1,94

1,74

2,69

2,52

2,32

2,21

1,94

50

0,40

7,03

2,73

2,51

2,37

2,17

1,91

2,94

2,77

2,56

2,43

2,14

60

0,33

7,48

3,00

2,77

2,61

2,37

2,12

3,20

3,00

2,78

2,63

2,31

80

0,25

8,38

3,61

3,31

3,11

2,84

2,54

3,81

3,54

3,26

3,07

2,70

100

0,20

9,27

4,15

3,81

3,53

3,24

2,93

4,35

4,03

3,73

3,45

3,05

120

0,17

10,18

4,65

4,30

3,99

3,66

3,29

4,84

4,49

4,15

3,83

3,38

150

0,17

11,08

4,95

4,59

4,25

3,90

3,49

5,11

4,75

4,40

4,06

3,59

200

0,13

13,08

5,60

5,89

5,45

5,15

4,50

7,39

6,70

6,20

5,76

5,06

Espesor

mm

U

W/m²K

Peso

Kg/m²

Carga máx. uniforme kg/m² con flecha ≤1/200

Distancia máx. 2 apoyos

Carga máx. uniforme kg/m² con flecha ≤1/200

Distancia máx. 4 apoyos

60

80

100

120

150

60

80

100

120

150

30

0,64

6,81

2,24

2,10

1,85

1,80

1,65

2,60

2,44

2,30

2,04

1,85

40

0,49

9,10

3,10

2,90

2,70

2,45

2,20

3,30

3,15

2,90

2,45

2,35

50

0,39

10,81

3,80

3,50

3,30

2,90

2,55

4,35

4,10

3,65

3,00

2,90

60

0,33

13,51

4,30

3,80

3,60

3,15

2,80

4,85

4,50

3,95

3,30

3,05

80

0,25

18,02

5,30

4,90

4,40

3,75

3,35

5,80

5,40

4,75

4,10

3,75

100

0,20

11,61

4,95

4,45

4,10

3,75

3,30

5,50

5,10

4,35

3,90

3,55

120

0,17

12,90

5,55

5,00

4,60

4,15

3,70

6,25

5,75

5,05

4,50

4,20

150

0,14

13,61

6,50

5,95

5,45

4,85

4,30

6,90

6,45

5,65

5,10

4,75

200

0,10

15,61

7,79

7,41

6,34

5,99

5,31

8,15

7,64

7,26

7,09

6,56

Valores resultado de pruebas en nuestro laboratorio.
Tabla sólo aplicable a producto estándar Acero especificado.
El proyectista efectuará el cálculo estructural específico.
