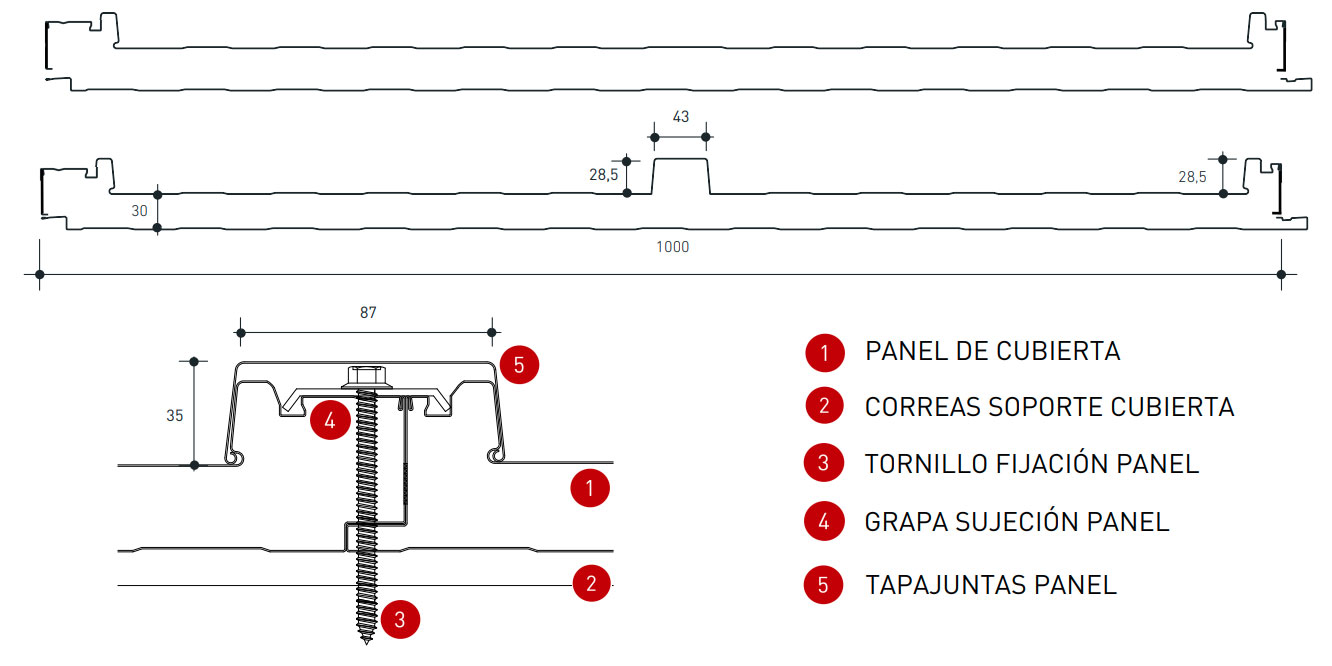

Panel para cubiertas inclinadas con una pendiente mínima del 7%. Sistema de tornillería con fijación oculta, compuesto de una plaqueta de acero de espesor 2 mm con tornillo de alta calidad que garantiza el anclaje de los paneles contra la correa. La solución se completa con un perfil de acero (tapajuntas) disponible en los mismos colores y acabados de los paneles.
El diseño de esta pieza garantiza la absoluta estanqueidad de la cubierta del edificio.
EN 14509-2014: Paneles sándwich aislante autoportantes de doble cara metálica. Productos hechos en fábrica. Especificaciones.
EN 13823: Ensayos de reacción al fuego de productos de construcción. Productos de construcción, excluyendo revestimientos de suelos expuestos al ataque térmico provocado por un único objeto ardiendo.
EN 10169: Productos planos de acero, recubiertos en continuo de materias orgánicas (prelacados). Condiciones técnicas de suministro.
EN 13501: Clasificación en función del comportamiento frente al fuego de los productos de construcción y elementos para la edificación. Parte 1.
CONDICIONES DE LA CUBIERTA PARA LA EJECUCIÓN DEL SOLAPE
• La pendiente de la cubierta debe ser superior al 10%.
• La correa sobre la cual se realizará el solape transversal de paneles, tendrá un ancho mínimo de 100 mm.
• La longitud mínima del solape será de 200 mm.
• Debe de quedar un desfase mínimo de 50 cm entre solape de paneles y solape de tapajuntas.

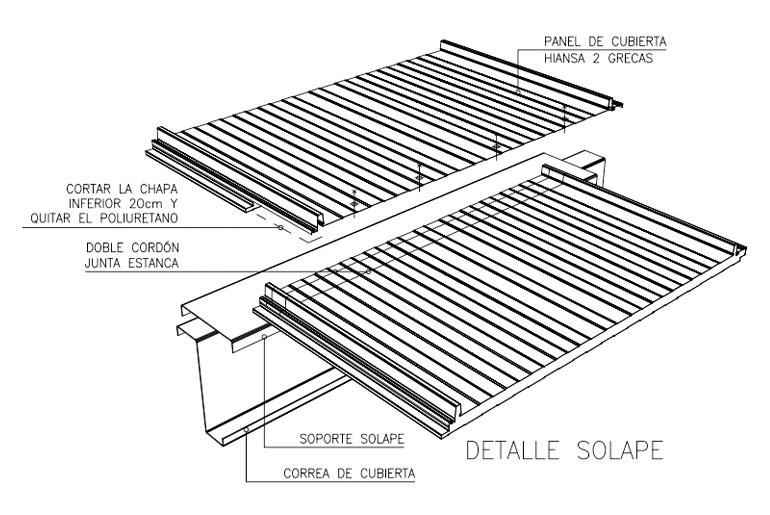

Solape transversal entre paneles de cubierta sin tapajuntas (concebido para aguas de longitud considerable, donde el tamaño máximo de panel resulta insuficiente).
Los paneles aislantes de cubierta son creados con un eficiente sistema de solape (largo 200 mm) desde la misma línea de fabricación bajo pedido. El solape entre dos paneles consecutivos se transforma así en una operación segura y sencilla ya que el producto se somete a control de calidad en la misma fábrica.
Para resolver el solape entre los tapajuntas del panel, se procederá tal y como indican las figuras siguientes, teniendo en cuenta de no realizar nunca el solape de panel en el mismo punto que el el solape del tapajuntas.
Datos Generales del Panel |
|
|---|---|
Cara exterior |
Acero prelacado |
Cara interior |
Acero prelacado, Aluminio centesimal, Cartón bituminoso |
Ancho útil |
1000 mm |
Aislante |
Poliuretano (PUR) y Poli-isocianurato (PIR) |
Espesores disponibles |
30 / 40 / 50 / 60 / 80 / 100 / 120 mm |
Uso |
Cubiertas inclinadas |
Características principales – Panel de 30 mm |
|
|---|---|
Espesor nominal |
30 mm (± 3 mm) |
Densidad media de la espuma |
40 kg/m³ (± 10%) |
Peso |
10,60 kg/m² |
Volumen |
30 m²/m³ |
Ancho útil |
1.000 mm (± 3 mm) |
Rectitud |
0 mm (± 5 mm) |
Contracción / Combado longitudinal |
0 mm (± 5 mm) |
Resistencia a compresión |
0,096 MPa |
Resistencia a tracción |
0,092 MPa |
Reacción al fuego PUR-UNE 13501-1 |
hasta B-s2-d0 * |
Reacción al fuego PIR-UNE 13501-1 |
hasta B-s1-d0 * |
Comportamiento al fuego exterior |
Broof (t1) para espesor chapa > 0,4 mm |
Espesor nominal en mm |
Transmisión térmica |
Peso (Kg/m²) |
|
|---|---|---|---|
K en Kcal/m²·h·°C |
K en W/m²·k |
||
30 |
0.58 |
0.68 |
10.60 |
40 |
0.45 |
0.53 |
11.00 |
50 |
0.36 |
0.43 |
11.40 |
60 |
0.30 |
0.36 |
11.80 |
80 |
0.23 |
0.27 |
12.60 |
100 |
0.18 |
0.21 |
13.40 |
120 |
0.15 |
0.17 |
14.20 |
VALORES EXPERIMENTALES PARA PANEL 30mm |
|||||||
|---|---|---|---|---|---|---|---|
Frecuencia Hz |
125 |
250 |
500 |
1000 |
2000 |
4000 |
|
Aislamiento acústico db |
28 |
22 |
23 |
26 |
35 |
44 |
|
