PANEL SANDWICH OSB

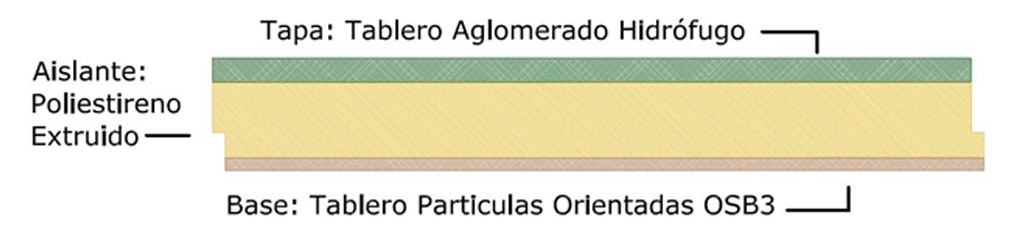

Los paneles ENCOSANOSB se unen a la gama de paneles termoencolados LOPEZPANEL para satisfacer la demanda actual de este tipo de acabados. Este modelo está formado por un tablero de aglomerado de madera como tapa y un tablero de partículas de madera orientada (OSB) unidos a un núcleo de espuma rígida de poliestireno extruido mediante un proceso de termoencolado con colas PUR a temperaturas cercanas a los 120ºC.

Este proceso hace que las superficies estén adhesivadas con un producto que tras su curado es duroplástico, presentando una elevada resistencia al frio, calor, humedad y esfuerzos sobre las superficies. El comportamiento del adhesivo en ensayos realizados a -48ºC y 100ºC, temperaturas extremas en una cubiertas, fue excelente.

DESCARGAR FICHA TÉCNICA

El panel sándwich con base de OSB ofrece un comportamiento excepcional mecánico ya que dicha base se complementa perfectamente al trabajo de la tapa. Además su acabado final es de gran vistosidad siendo una apuesta actualmente muy demandada por los mejores proyectos al conjuntar de forma única con todo tipo de materiales de soporte.

Instalándolo en cubierta con doble enrastrelado facilita la utilización en forma tradicional de teja, zinc, pizarra, cobre, acero inoxidable, ect… y además consigue que haya un doble sentido de ventilación de cubierta lo cual aumenta el aislamiento de la cubierta y previene entradas de agua por fisuras o roturas de la capa superficial de la cubierta. Además se puede instalar con enrastrelado simple.

Este modelo está fabricado siguiendo la normativa ISO 9001:2015

PANEL SANDWICH OSB

Espesor de la tapa

mm.

10 / 16 / 19

Espesor aislamiento

mm.

40 / 50 / 60 / 80 / 100 / 120 / 140

Grosor de la base

mm.

10

Peso m2

Kg.

16-30

Dimensiones Estándar

mm

2500×600

* La denominación comercial de los paneles coincide con el grosor del aislante

DATOS TÉCNICOS LOPEZPANEL ENCOSANOSB

ESPECIFICACIÓN MATERIALES:

Núcleo:

Espuma rígida de poliestireno extruido

Densidad nominal

kg/m3

30/35

UNE EN 1602

Conductividad térmica

W/mK

0,036

UNE EN 13164

Reacción al fuego

Clase

E

UNE EN 13501-1

Resistencia a la compresión (10% deformación)

KPa

300

UNE EN 826

Base:

Tablero aglomerado de virutas de madera orientada (OSB) para utilización estructural en ambiente húmedo de 10 mm. de espesor.

Tapa:

Tablero aglomerado hidrófugo de 10,16 o 19 mm. de espesor.

RESUMEN DE DISTANCIAS ENTRE EJES DE APOYO (m) EN FUNCIÓN DE LA SOBRECARGA DEL PANEL:

Sobrecarga

Kg

100

125

150

175

200

250

300

350

400

450

500

550

600

Aislante 40

m

1,48

1,38

1,30

1,23

1,18

1,09

1,03

0,98

0,93

0,90

0,87

0,84

0,82

Aislante 60

m

1,81

1,68

1,58

1,50

1,44

1,34

1,26

1,19

1,14

1,10

1,06

1,03

1,00

Aislante 80

m

2,08

1,94

1,83

1,74

1,66

1,55

1,46

1,39

1,33

1,28

1,24

1,20

1,16

Aislante 100

m

2,30

2,14

2,01

1,91

1,83

1,70

1,61

1,53

1,46

1,41

1,36

1,32

1,28

Notas:  Valores de ensayo con tablero de 10mm de espesor como tapa y coeficiente de seguridad del 50%

TRANSMITANCIA TÉRMICA ( W / M2 . K )

Encosan-osb 40

0.70

Encosan-osb 50

0.58

Encosan-osb 60

0.49

Encosan-osb 80

0.40

Encosan-osb 100

0.32

Encosan-osb 120

0.28

Encosan-osb 140

0.24

Conductividad Térmica Tablero OSB3

K=0.13 W/m2.K

Conductividad Térmica Poliestireno Extruido

K=0.033 W/m2.K (30-80) // 0.034 W/m2.K (70-120) 0.035 W/m2.K (>120)

Conductividad Térmica Tablero aglomerado hidrófugo

K=0.08 W/m2.K

ZONA TÉRMICA

Zona Térmica

Transmitancia térmica mínima en cubierta

Zona A

0.50 W/m2.K

Zona B

0.45 W/m2.K

Zona C

0.41 W/m2.K

Zona D

0.38 W/m2.K

Zona E

0.35 W/m2.K
